CG1-100 改進型切割機

“CG1-100”小車式雙割炬氣體切割機是華威公司切割系列產品之一。該機器內部結構設計合理；外表美觀大方。該產品是在CG1-30的基礎上經過技術研討，對此產品進行多項技術革新和工藝改良。本機采用了新型材料，對零件加工工藝的嚴格要求從而使機器的可操作性和耐用性、隔熱能力都得到了大大的提高，實用范圍也大大增強。“雙割炬”顧名顧名思義機器可搭載兩把割炬，兩把割炬能同時進行下料切割，也可以配合使用切割V形或X形坡口。

發送詢盤

視頻

描述

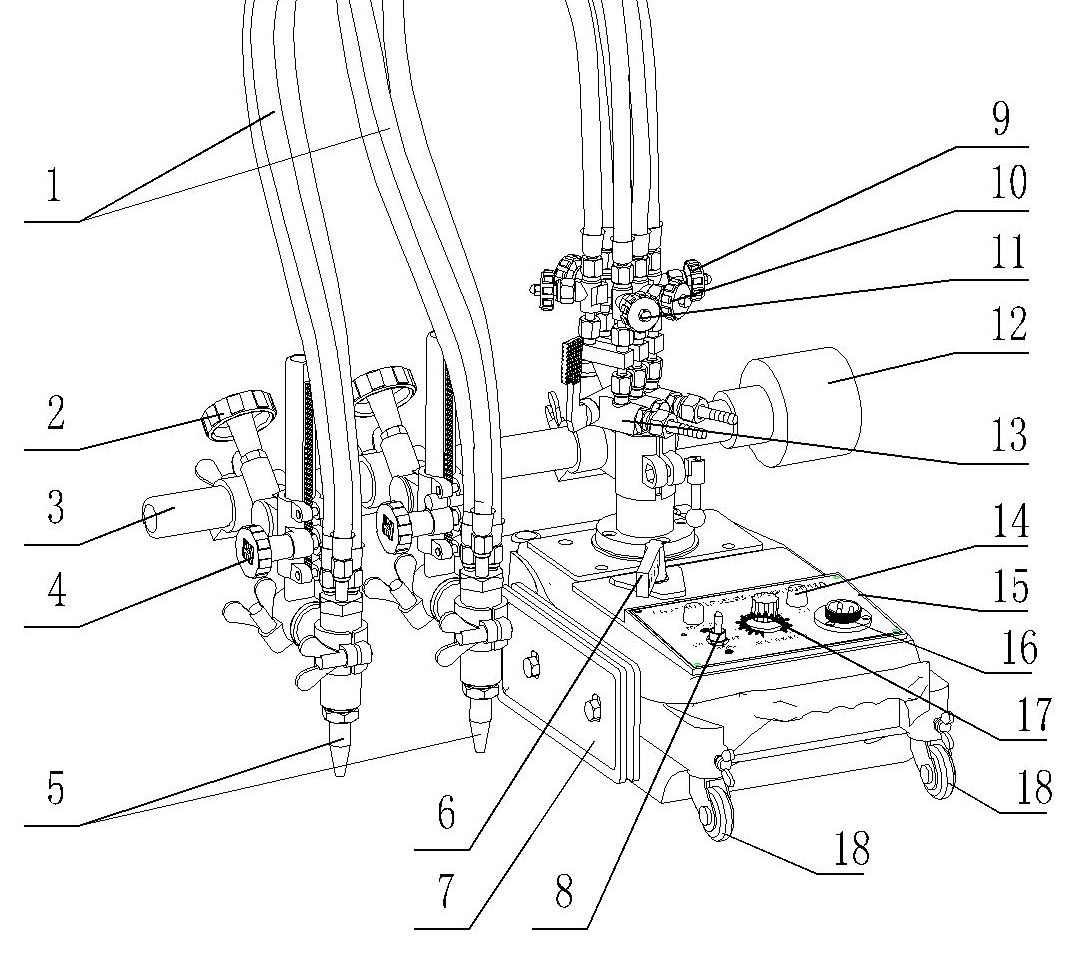

1. 輸送氣體的軟管：一共三根，分別為燃?xì)猓活A(yù)熱氧和切割氧。

2. 橫移手輪：調節割炬的水平位置。

3. 橫移齒條

4. 割炬垂直調節手輪

5. 割嘴

6. 離合手柄：手柄尖的一頭對齊“STOP”為分離；對齊“START”為分合上。

7. 隔熱板：阻礙熱量向機器內部擴散。

8. 馬達.正/反轉換鈕子開關：控制機器行走的方向，中間為停止為位置。

9. 燃?xì)舛ㄩy：調節氣體流量的大小。

10．預熱氧二通閥：調節氣體流量的大小。

11. 切割氧二通閥：調節氣體流量的大小。

12. 配重錘：

13. 氣體分配器

14. 熔斷器

15. 主機

16. 電源插座

17. 調速旋鈕：從“0”到“10”速度逐漸加快，反之則減小。

18. 萬向輪

技術規格

技術規格

1.重量（主體部件）	：21千克
附件	：7.8千克
2.裝置尺寸	：435mm×210mm×240mm
3.調速控制	：可控硅控制
4.電源	：交流 220V±10％ 50HZ
5.切割速度	：50～750/mm/min
6.切割厚度	：5-100mm
7.坡口角度	：0-45度
8.切割圓直徑	：ø200-ø2000mm
9.割嘴	：G02(適用于乙炔),G03(適用于丙烷)
10.電機	：直流 110V 50HZ 30W 轉速4200r/min

裝箱單

將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整無缺。

下列為驗收的標準雙割炬配置零部件清單。

1.主機	1臺
2.割炬氣路總成	1套
3.移動總成	1套（包括左右、上下移動總成和齒條）
4.割嘴(乙炔)	1號 2號 3號 各2只
5.重錘	1只
6.電源線	1條
7.說明書,合格證	各1份
8.進氣接頭/壓帽	2副
9.球頭螺絲M4	2只
隨機的標準附件
1.割圓總成	1套
2.導軌（按客戶需求任意選定一種）	1）凸槽2根（每根1.8米）
2.導軌（按客戶需求任意選定一種）	2）凹槽導軌1根（1.8米）
選購附件	凹槽導軌2根（1.2米）
