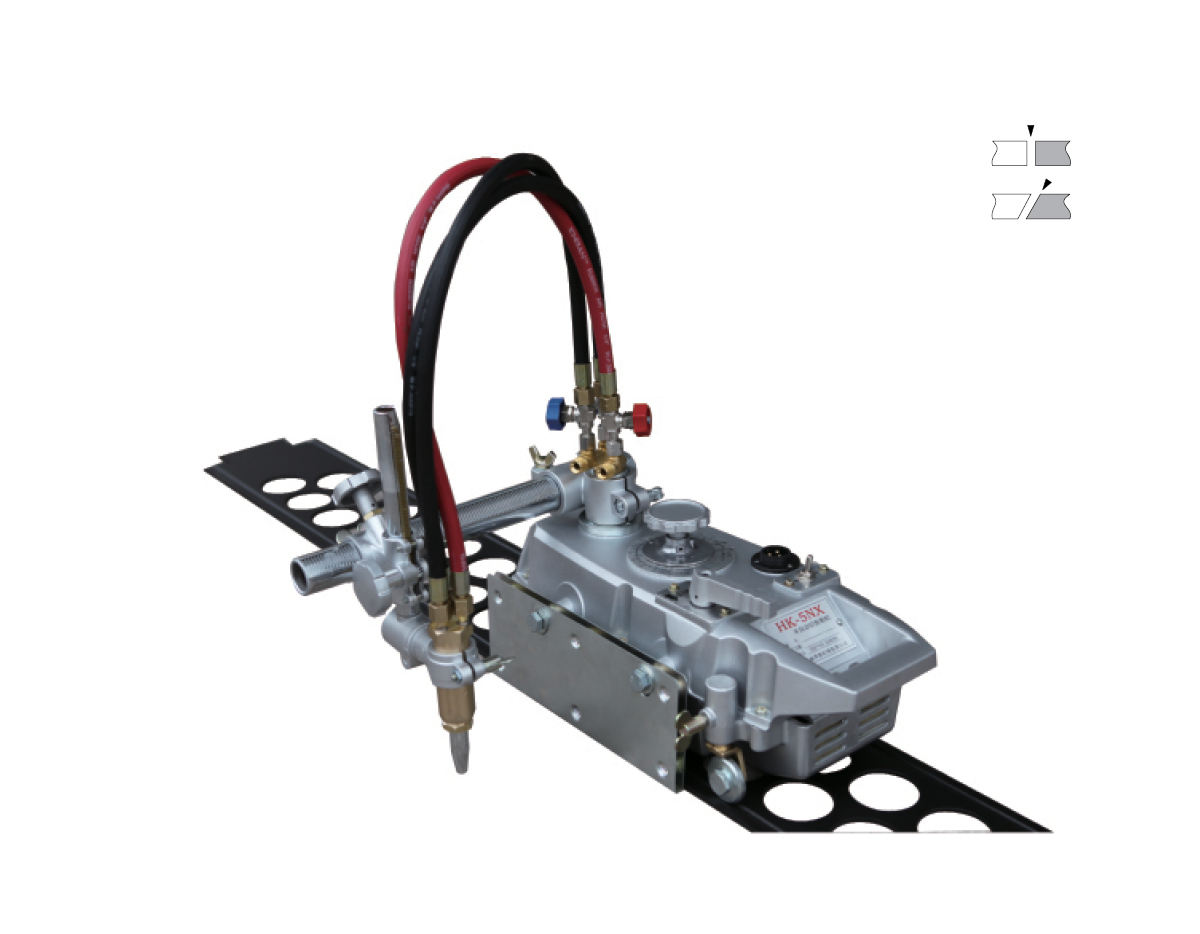

CG1-2 H型鋼切割機

“CG1-2與CG1-2A”型便攜式H型鋼氣體切割機是針對于大型的型鋼切割而設計開發。本系列機主要由腹板切割機構、翼板切割機構、控制箱、氣體分配器及割炬所組成。外殼主要由鋁合金，各部件都由腹板切割機構相連。腹板切割機構內有減速箱，電機和離合裝置，腹板切割機構是利用四只滾輪在軌道上運行。翼板切割機構安裝在腹板切割機構一側，四只滑輪支撐移動桿運用齒輪帶動齒條上下垂直運動。該機器設計合理，便于檢查、維修等特點。本系列機的所有操作都集中到控制面板上來實現。如四路控制開關、快速返回按鈕、調速器、電源開關。即便是初學者，也能很快掌握。

發送詢盤

視頻

描述

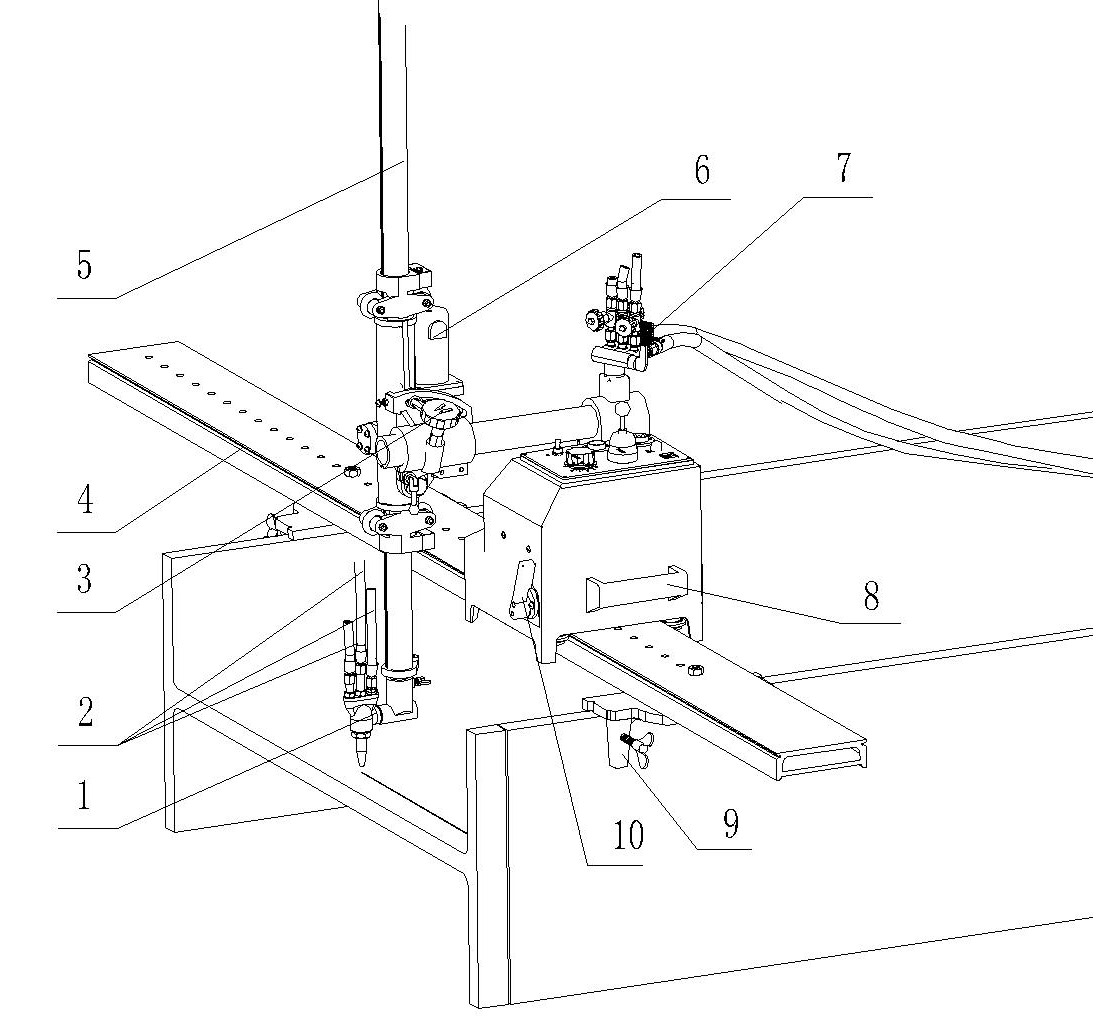

1. 割炬 7.快速分配器：火焰只需調整一次，以后每次

2. 氣體膠管：連接在割炬與氣體分配器工作不需要重新調整

之間輸送氣體。 8.手柄：用于移動機器

3. 橫向調節手輪：控制割炬的橫向移動 9. 軌道壓板：在H型鋼上定位機器

4. 軌道 10.離合器手柄：向左扳手柄為關閉（離），

5. 垂直移動桿向右為開（合）

6. 翼板切割裝置的減速電機

技術規格

技術要求

項目型號	CG1-2	CG1-2A
1.重量	30千克	37.5千克
2.裝置尺寸	250MM×176MM×260MM(主機)； 224mm×114mm×1500mm(軌道)	400mm×340mm×440mm(主機) 270MM×220MM×2200MM(軌道)
3.腹板切割寬度	150MM～800MM	150mm～1600mm
4.翼板切割高度	150MM～400MM	150mm～800mm
5.翼板最大斜切角度	30°(斜切最大高度300MM)	30°(斜切最大高度690MM)
6.腹板最大斜切角度	35°(斜切最大長度400MM)	35°(斜切最大長度1300MM)
7.速度控制方法	可控硅控制
8.電源	交流 220V±10％
9.切割速度	50～750㎜/min
10.切割厚度	6-60㎜
11.坡口角度	0～30°（翼板;腹板）
12.割嘴（根據需求任選一種）	1）G02(適用于乙炔) 2）G03(適用于丙烷)
13.電機	1) 腹板電機110V 50HZ 30W 轉速 3600轉/分鐘 2) 翼板電機110V 50HZ 40W 轉速 2200轉/分鐘

裝箱單

將裝置小心地從包裝箱中取出后，檢查各部件以確認其完整無缺。以下為標準零部件清單,適用于CG1-2與CG1-2A型H型鋼切割機。

1.主體部件		1臺
2.標準割炬總成		1套
3.翼板切割機構		1套
4.割嘴（根據需要任選一種）	1）G02：1#、2#、3#（乙炔）	各1只
	2）G03：1#、2#、3#（丙烷）	各1只
5.軌道(包括兩只軌道壓板)		1 根
6.進氣接頭		1 套
7.電源電纜		1套
8.M6內六角扳手		1套
9.M8內六角扳手		1套
10.十字螺絲刀		1只
11.通針		1把
12. 說明書,合格證		各1份
