GCD3-100 三割炬直條切割機

“GCD系列”多頭直條切割機是華威公司切割系列產品之一,該機器內部結構設計合理；外表美觀大方。該產品是在CG1-30的基礎上經過技術研討，對此產品進行多項技術革新和工藝改良，行走更趨平穩，氣路開關及閥門一目了然，管路總成裝有快速開在，可方便地對切割氣體同時控制。多組割炬同時切割，大大提高了工作效率，便于操作。本系列機型主要適合于金屬結構等工廠下直條料。本機采用了新型材料，對零件加工工藝的嚴格要求從而使機器的可操作性和耐用性、隔熱能力都得到了大大的提高，實用范圍也大大增強。

l GCD3-100型多頭直條切割機有3組有效割炬。

l GCD4-100型多頭直條切割機有4組有效割炬。

l GCD5-100型多頭直條切割機有5組有效割炬。

發送詢盤

視頻

描述

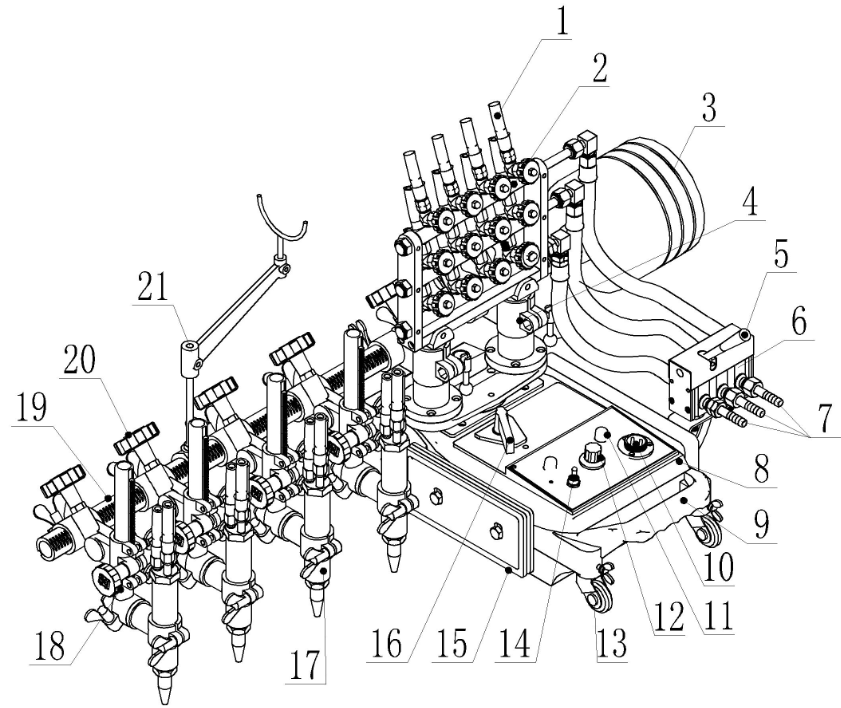

1. 輸送氣體的軟管	11.保險絲
2. 氣體分配器	12. 調速手輪：調節機器行走速度
3. 重錘	13.萬向輪
4. 支架座	14. 馬達.正/反轉換鈕子開關
5. 快速開關手柄：手柄分三檔開關, 分別為關閉、預熱和切割.處在關閉位置時將關閉所有氣體。	15. 隔熱板：阻礙熱量向機器內部擴散。
	16. 離合手柄
6. 快速分配器	17. 割炬
7. 氣體快速接頭	18. 割炬上下移動總成
8. 主機體	19.橫移齒條
9. 手提手柄	20.橫移手輪
10.電源插座	21.皮管支架

技術規格

技術規格

1.重量	GCD3-100	35KG
	GCD4-100	40KG
	CGD5-100	50KG
2.調速控制	:可控硅無級變速
3.電源	:交流 220V±10％ 50HZ
4.切割速度	:50～750/mm/min
5.切割厚度	:6-50mm
6.切割寬度	GCD3-100	70-1000mm
	GCD4-100	70-1100mm
	GCD5-100	70-1300mm
7.有效割炬數	GCD3-100	3只
	GCD4-100	4只
	GCD5-100	5只
8.坡口角度	:0-45°
9.割嘴	:G02(適用于乙炔),G03(適用于丙烷)
10.電機	:直流 110V 50HZ 30W 轉速4200r/min

裝箱單

用戶收到包裝箱后，將裝置小心地從包裝箱中取出。首先，應參照所購機型對照此清單核對包裝箱中部件以確認其是否齊全。

1.主機		1臺
2.割炬氣路總成		1套（包括分配器、皮管和割炬）
3.上下移動總成		GCD3-100	3套
		GCD4-100	4套
		GCD5-100	5套
4.割嘴（根據用戶需求任選一種）	1）G02:（乙炔）	GCD3-100	9只
		GCD4-100	12只
	2）G03：（丙烷）
		GCD5-100	15只
5.電源線		1條
6.進氣接頭/壓帽		3付
7.圓頭螺絲M4		4只
8.隨機的標準附件/備用件	1.凸/凹槽導軌	1條（1.8m/條）
	2.重錘	1只
	3.割圓總成	1套
9.說明書,合格證		各1份
