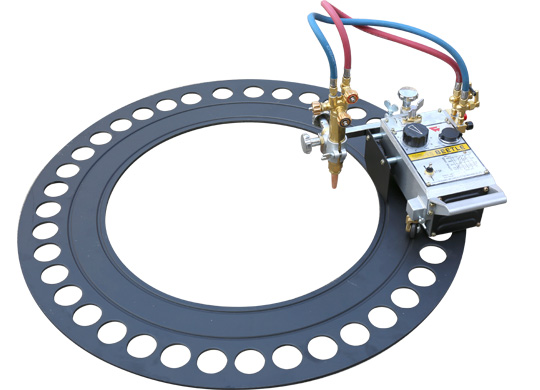

“HK-12” 甲蟲式切割機采用高強度鋁合錠材料，精密壓鑄制作，結構設計合理，行走穩定性好。調速系列采用機械調速，大大減少了切割時高溫和潮濕環境的影響。本機采用進口交流電機，自帶冷卻風扇，無須更換碳刷。根據用戶需要可同時安裝兩把割炬，進行坡口切割;用戶也可選購圓盤導軌和半徑桿進行圓形零部件切割。本機適用于造船、石油、冶金及金屬結構等工廠。

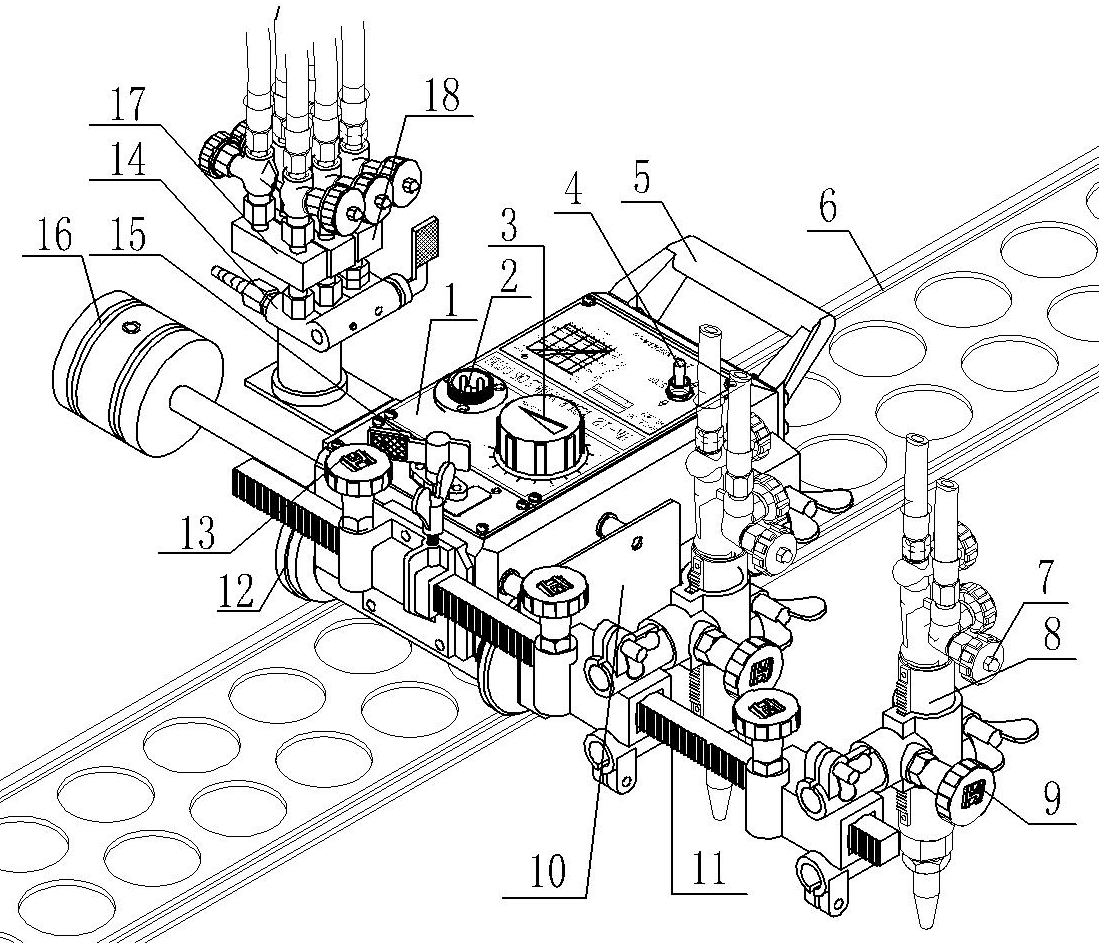

1. 主機體
2. 電源插座
3. 調速手輪：調節機器運行快慢
4. 倒順開關
5. 手提手柄: 搬運機器時提拉此手柄。
6. 導軌
7. 氣體兩通閥: 調節氣體流量。分為氧氣兩通閥和燃氣兩通閥。
8. 割炬
9. 割炬夾持器總成
10. 隔熱板: 阻礙因切割所產生的熱量擴散倒機器內部
11. 橫移齒條
12. 驅動輪
13. 左右移動手輪：調節割炬的左右移動。
14. 氣體分配器
15. 離合手柄：手柄尖的一頭對齊“STOP”為分離；對齊“START”為合上。
16. 重錘：僅HK-12-II配此物
17. 氧氣連通體：分配氧氣流量。僅HK-12-II配此物。
18. 燃氣連通體：分配燃氣流量。僅HK-12-II配此物。
機器參數
|
重量（主體部件） |
：7.5kg |
|
單割炬 |
：10kg |
|
雙割炬 |
：14kg |
|
裝置尺寸 |
：350mm×140mm×175mm |
|
磁輪距 |
：160mm |
|
電源 |
：AC220V 50Hz ±10％ |
|
減速磁輪 |
：單圓錐系統 |
|
切割速度 |
：150-800毫米/分鐘 |
|
切割坡型 |
：I,V (45度) |
|
切割厚度 |
: 6-100毫米 |
|
馬達 |
: 1500 轉/每分鐘 |
裝箱單
將裝置小心地從包裝箱中取出。首先，檢查各部件以確認其完整無缺。下列為應收的標準零部件清單。
1. 單割炬
|
1）主機 |
：1臺 |
|
|
2）割炬夾持器總成 |
：1套 |
|
|
3）割炬總成 |
：1套 |
|
|
4）氣體分配器 |
：1只 |
|
|
5）軟管，600毫米 |
：2根 |
|
|
7) 電源線 |
: 1 根 |
|
|
8)割嘴 （按用戶需求任選一種） |
1.GO2：1#、2#、3#（乙炔） |
：各1只 |
|
2.GO3：1#、2#、3#（丙烷） |
：各1只 |
|
|
9）凹槽導軌 |
：2根（1.8米） |
|
|
10）進氣接頭/壓帽 |
：2副 |
|
|
11）通針 |
：1套 |
|
|
12）說明書，合格證 |
：各1份 |
|
注：僅HK-12A配備圓形導軌，割圓附件1套。
2. 雙割炬
|
1）主機 |
：1臺 |
|
2）割炬夾持器總成 |
：2套 |
|
3）割炬氣路總成 |
：2套 |
|
4）重錘 |
：1個 |
|
5）軟管，600毫米（2只）和900mm（2只） |
：4根 |
