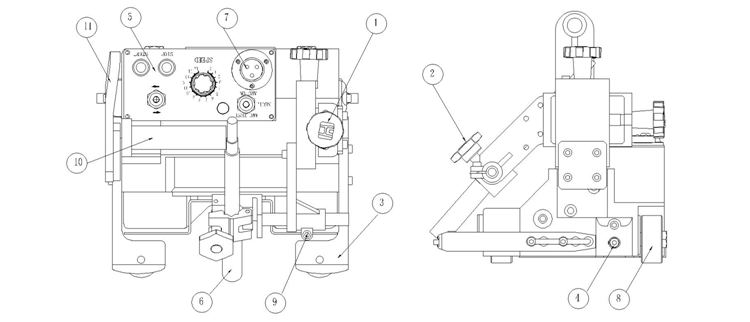

1. 焊炬調整滑塊：起弧點可以利用此裝置進行上/下、前/后的調整，行程各有45mm。

2.焊炬鎖緊裝置：當安裝焊炬時，必須確保其鎖緊。

 警告：安裝時應夾緊焊炬的絕緣部位。若是夾在焊炬的導電部位，則會導致短路或電擊。

3. 焊炬角度調節軸：松開該螺絲，可調整焊槍的角度（40～55°）

4.導輪及導輪臂：導輪應緊靠立板，有三種位置選擇

5.焊槍

6.自動停止開關：機器兩端都設有限位開關，即焊接停止開關。

7.磁控手柄：磁鐵的吸合由此手柄控制，如圖3所示，往上為離，往下為合。

8.操作面板（后續有詳細說明）

9.速度調節旋鈕

10.手提手柄

11.金屬插座：此插座為外接電纜插座。此電纜負責小車與送絲機的連接及電力供應。（電纜的另一端有兩個分支，一個接送絲機，另一個接電源。）

技術規格

裝箱清單

用戶收到包裝箱后，請小心取出主機。并對照以下裝箱清單核對包裝箱中部件是否齊全。以下為標準裝箱清單。
