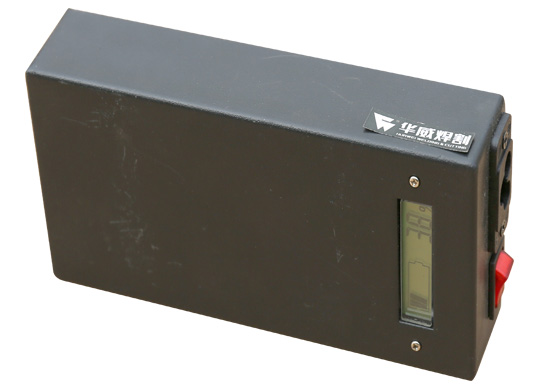

“CG1-30C”便攜式自動氣體切割機是華威公司最新開發和研制的新產品,該機器內部結構設計合理；外表美觀大方。在顧客的指導下對此進行多項技術和工藝改進,由于采用了新的材料和對零件加工工藝嚴格要求,機器的可操作和耐用性,隔熱能力都得到了很大的提高。本機配備可御式的電池電源，在沒有外接電源的環境下也能實現自動切割，且電池經久耐用，每充滿電一次可工作近12小時。 也可以外接普通市政電源（AC220V）經過內置變壓器輸出驅動進行切割作業。
|

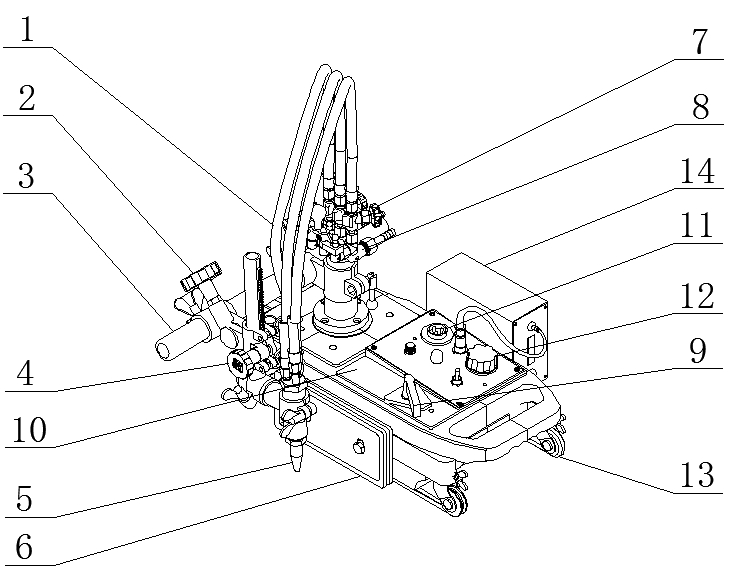

1.輸送氣體的軟管：一共三根，分別為燃氣；預熱氧和切割氧 |
|
8. 氣體分配器 |
|
9．離合手柄：手柄尖的一頭對齊“STOP” 為分離；對齊“START”為合上。 |
||
|
2.橫移手輪：調節割炬的水平位置 |
|
10. 主機 |
|
3.橫移齒條 |
|
11. 調速旋鈕 |
|
4.割炬垂直調節手輪 |
|
從“0”到“10”速度加快，反之則減小 |
|
5.割嘴 |
|
12. 電源插座 |
|
6.隔熱板：阻礙因切割所產生的熱量擴散倒機器內部 |
|
13. 萬向輪 |
|
7. 燃氣二通閥：調節氣體流量的大小 |
|
14. 鋰電池 |
技術規格
|
1.重量 |
：14.8 kg |
|
2.裝置尺寸 |
：435×210×240 mm |
|
3.調速控制 |
：可控硅控制 |
|
4.電源 |
：鋰電池 |
|
5.切割速度 |
: 50～750/mm/min |
|
6.切割厚度 |
: 5～100mm |
|
7.坡口角度 |
: 0～45° |
|
8.切割圓直徑 |
: ø200～ø2000mm |
|
9.割嘴 |
: G02(適用于乙炔),G03(適用于炳烷) |
|
10.電機 |
: 直流 110V 50HZ 30W 轉速4200r/min |
裝箱單
將裝置小心地從包裝箱中取出。首先，檢查各部件確認其完整無缺。
下列為應收的標準單割炬配置零部件清單。
|
1.主機 |
1臺 |
|
2.割炬 |
1套 |
|
3.割嘴(乙炔) |
3只 |
|
4.扳手 |
1套 |
|
5.上下移動座 |
1套 |
|
6.左右移動座(包括大橫移齒條) |
1套 |
|
7.電源線 |
1條 |
|
8.半徑規 (定位螺絲) |
1個 |
|
9.說明書,合格證 |
各1份 |
|
10.近氣接頭 |
1套 |
