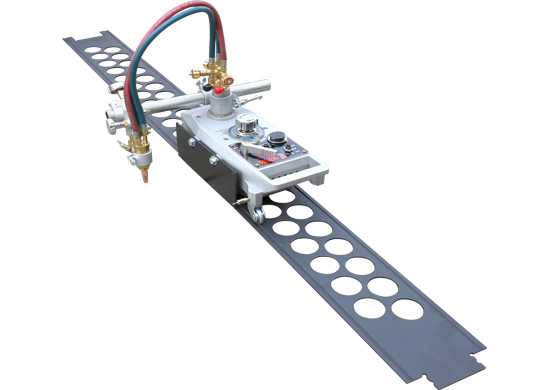

HK-12MAX-I 便攜式火焰切割機

“HK-12MAX”切割機采用高強度鋁合錠材料，精密壓鑄制作，結構設計合理，行走穩定性好。調速系列采用機械調速，大大減少了切割時高溫和潮濕環境的影響。本機采用進口交流電機，自帶冷卻風扇，無須更換碳刷。根據用戶需要可同時安裝兩把割炬，進行坡口切割;用戶也可選購圓盤導軌和半徑桿進行圓形零部件切割。本機適用于造船、石油、冶金及金屬結構等工廠。

發送詢盤

視頻

描述

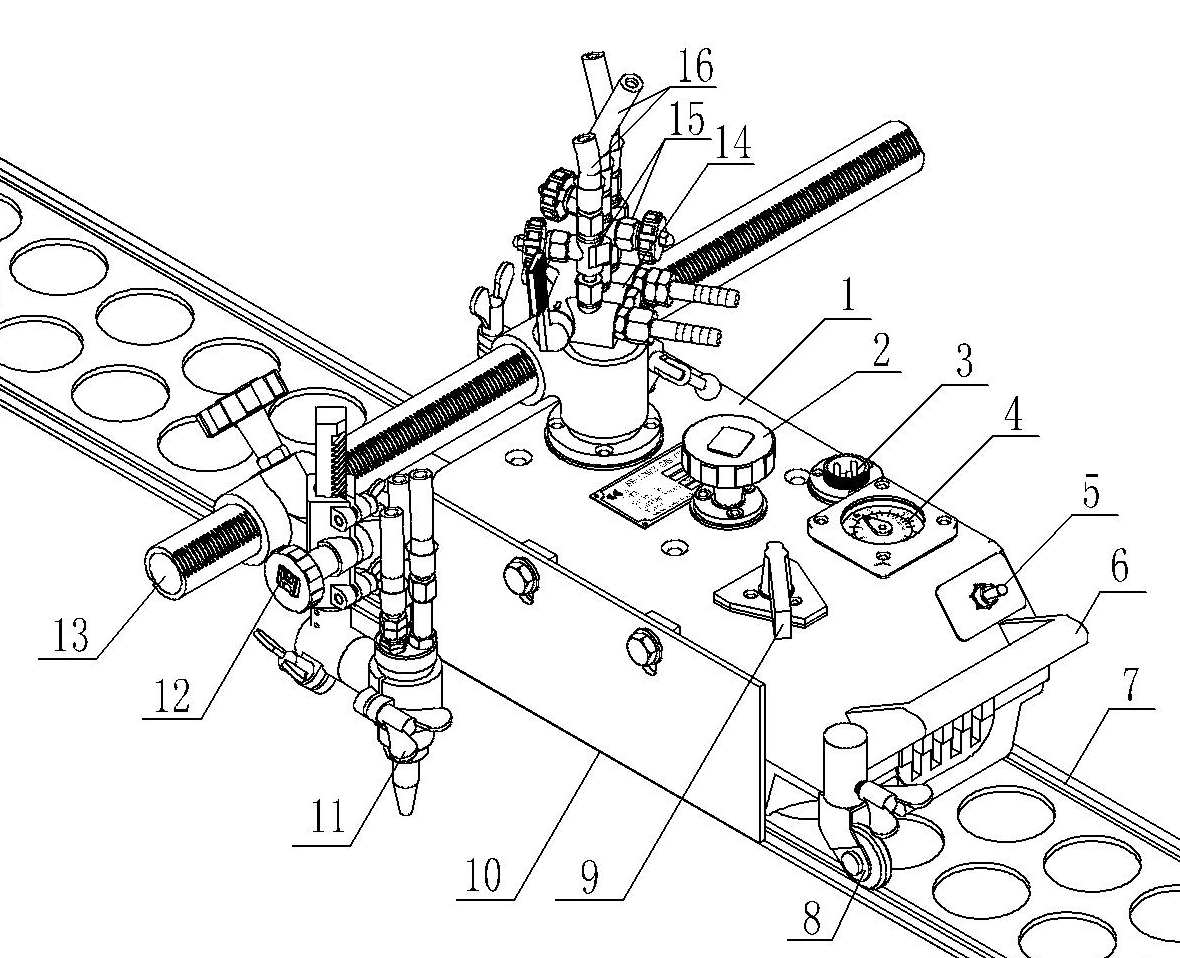

各部件的名稱和作用

1. 主機體

2. 調速手輪：調節機器運行快慢

3. 電源插座

4. 刻度盤：通過調速手輪的調節顯示機器運行的速度。

5. 倒順開關

6. 手提手柄：搬運機器時提拉此手柄。

7. 導軌：

8. 萬向輪：使機器靈活運行。

9. 離合手柄：手柄尖的一頭對齊“STOP”為分離；對齊“START”為合上。

10. 隔熱板：阻礙因切割所產生的熱量擴散倒機器內部

11. 割炬：

12. 割炬移動總成：調節割炬的縱、橫向位置。

13. 橫移齒條

14. 氣體分配器:(注：HK-12MAX-I和HK-12MAX-II的氣體分配器有所不同，具體請參照實物)

15. 氣體兩通閥：調節氣體流量。分為氧氣兩通閥和燃?xì)鈨赏ㄩy。

16. 軟管：輸送氣體。HK-12MAX-I共三根，分別為氧氣管、預熱氧氣管和燃?xì)夤堋?/p>

HK-12MAX-II共6根，氧氣管、預熱氧氣管和燃?xì)夤芊謩e為2根。

17.重錘：僅HK-12MAX-II配此物。

技術規格

機器參數

HK-12MAX-I	1.機器總重量	15kg
	2.切割圓直徑	Ø390~ Ø640
HK-12MAX-II	1.機器總重量	21kg
	2.切割圓直徑	Ø1010~ Ø1260
	3.切割坡口	I、V、Y (45°)
4.裝置尺寸		600mm×175mm×228mm
5. 導輪間距		160mm
6. 電源		交流 42V,110V, 220V
7. 減速齒輪		雙圓錐體系統
8. 切割速度		每分鐘80毫米-每分鐘800毫米（50赫茲）
		每分鐘100毫米-每分鐘1000毫米（60赫茲）
9. 切割厚度		6-100毫米（102或106#0，1，2）
10. 馬達		每分鐘1500轉圈/1800轉圈（9w/10w）

裝箱單

將裝置小心地從包裝箱中取出后，檢查各部件以確認其是否齊全。以下為標準零部件清單。

1.單割炬

1.主機		1臺
2.割炬氣路總成		1套
3.移動總成		1套（包括左右、上下移動總成和齒條）
4.割嘴（按用戶需求任選一種）	1.GO2：1#、2#、3#（乙炔）	各1只
	2.GO3：1#、2#、3#（丙烷）	各1只
5.電源線		1根
6.說明書,合格證		各1份
7.進氣接頭/壓帽		2副
8.球頭螺絲M4		2只
9.通針		1副
10. 凹槽導軌		2根（1.8米）

選購配件：圓形導軌，割圓附件
